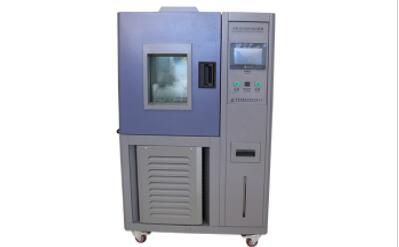

高低溫試驗箱的常規操作步驟是怎樣的?
來源：瑞泰爾科技 發布時間：2019-02-21 00:00:00 點擊量：
高低溫試驗箱的常規操作步驟是怎樣的?主要的步驟包括了下面這些方面，具體的由高低溫試驗箱廠家瑞泰爾科技為你分析介紹。
一、試驗準備
1.實驗室據【試驗委托單】抽取規定比例產品作為高低溫試驗箱試驗樣本。
2.室內溫度：15～35℃，相對濕度：不大于85%R.H。
3.檢查試驗設備完好狀態，確認設備正常
4.確認試件為非“易爆、可易燃或高腐蝕”物質。
二、高低溫試驗箱試驗操作步驟
1.高溫試驗
2.打開總電源開關
3.將樣件擺放在試驗箱內，產品相互之間不得接觸;關閉試驗箱門。
4.打開溫度控制儀，按規定的要求設定溫度，操作方法如下：
( 按“設定”按鈕，設置需要試驗的溫度和斜率，如果需要濕度，則相同操作。)
5.按運行按鈕
6.做完高溫試驗后，按下停止按鈕，則高低溫箱停止工作，待自然降溫0.5h～1h 后，取出樣件。
7.取出的樣件放置空氣中，自然冷卻1h～2h后，觀察樣件表面變化情況，并記錄在【高低溫試驗報告】中。
8.在試驗過程中，如需觀察樣件狀態時，打開試驗箱照明燈開關即可，但不能長時間按下
9.低溫試驗(做完高溫試驗后，必須自然降溫0.5h～1h 后，再做制冷試驗)。
10.打開總電源開關。
11.將樣件擺放在試驗箱內，產品相互之間不得接觸;關閉試驗箱門。
12.按溫度控制開關打開溫度控制儀，按上述操作溫度控制儀方法按規定的要求設定溫度。
13.按運行按鈕，低溫試驗開始。
14.完成低溫運行后，按停止按鈕，待自然降溫0.5h～1h 后，取出樣件。
15.把取出的樣件放置空氣中1h～2h后，觀察樣件表面的變化情況，根據試驗要求填寫【高低溫試驗報告】。
三、高低溫試驗箱注意事項
1.本設備僅適合高溫+150℃，低溫-40℃范圍內的產品試驗。
2.禁止易爆、易燃及高腐蝕物質的試驗。
3.本機工作于0℃以下時，應避免打開箱門，否則造成箱內蒸發器等部位產生結霜結冰，降低本機使用效率。
4.試驗中，除非絕對必要切勿打開箱蓋，否則可能會引起人身傷害、系統誤動作。
低溫啟動試驗
一、低溫啟動試驗
在低溫環境下，DC/DC模塊內晶體管放大倍數會隨溫度變化，溫度越低，晶體管的放大倍數越小。導致DC/DC模塊的輸出電壓降低。
在實際工作過程中，多數產品均存在著在低溫下出現電源無法啟動現象。因此我們需要實際測出低溫條件下，DC/DC電源模塊的低溫啟動時間，進而來判斷產品能否在低溫條件下穩定運行。
二、試驗步驟：
1 試驗前確保被測樣品功能完好。
2將樣件上的的DC/DC電源模塊引腳電壓點分別用導線引出。
3將樣件放置在試驗箱，連接好線束。各個產品之間不得接觸，待試驗箱溫度降至設定溫度-40℃后，在該條件下樣件放置2h。
4將被測樣品某一電壓點的引出線和示波器相連，示波器設置為上升沿觸發模式，采樣時間設置為us級。打開被測樣品電源，抓取該電壓點的啟動波形，并將該波形保存。
5波形抓取完成后，關閉被測樣品電源。靜置10min,重復步驟3。(做完一次波形抓取試驗，將被測樣品電源關閉時間為10min)
6 整個試驗完成后，按照高低溫試驗箱操作步驟關閉試驗箱電源。
B11系統電壓點測試表格
低溫運行試驗
一、低溫運行試驗
該實驗是為了模擬實際溫度較低時，產品會不會受到影響。從而影響正常數據的采集及控制。
二、試驗步驟
1 試驗前確保被測樣品功能完好。
2將樣件上的的DC/DC電源模塊引腳電壓點分別用導線引出。
3將樣件放置在試驗箱，連接好線束，各個產品之間不得接觸，接通電源，觀察上位機數據，一切正常后通過上位機軟件更改歷史數據保存時間，更改為每分鐘保存記錄一次。
4待試驗箱溫度降至設定溫度-40℃后，在該條件下樣件放置2h。
5將被測樣品某一電壓點的引出線和示波器相連，抓取該電壓點的啟動波形，并將該波形保存。
6波形抓取完成后，重復步驟5。
7 整個試驗完成后，按照高低溫試驗箱操作步驟關閉試驗箱電源。
高溫運行試驗
一、高溫運行試驗
該實驗是為了模擬實際溫度較高時，產品會不會受到影響。從而影響正常數據的采集及控制。
二、試驗步驟
1 試驗前確保被測樣品功能完好。
2將樣件上的的DC/DC電源模塊引腳電壓點分別用導線引出。
3將樣件放置在試驗箱，連接好線束，各個產品之間不得接觸，接通電源，觀察上位機數據，一切正常后通過上位機軟件更改歷史數據保存時間，更改為每分鐘保存記錄一次。
4待試驗箱溫度升至設定溫度80℃后，在該條件下樣件放置2h。
5將被測樣品某一電壓點的引出線和示波器相連，抓取該電壓點的啟動波形，并將該波形保存。
6波形抓取完成后，重復步驟5。
7 整個試驗完成后，按照高低溫試驗箱操作步驟關閉試驗箱電源。
高低溫試驗箱的常規操作步驟是怎樣的?主要的步驟包括了下面這些方面，具體的由高低溫試驗箱廠家瑞泰爾科技為你分析介紹。
一、試驗準備
1.實驗室據【試驗委托單】抽取規定比例產品作為高低溫試驗箱試驗樣本。
2.室內溫度：15～35℃，相對濕度：不大于85%R.H。
3.檢查試驗設備完好狀態，確認設備正常
4.確認試件為非“易爆、可易燃或高腐蝕”物質。
二、高低溫試驗箱試驗操作步驟
1.高溫試驗
2.打開總電源開關
3.將樣件擺放在試驗箱內，產品相互之間不得接觸;關閉試驗箱門。
4.打開溫度控制儀，按規定的要求設定溫度，操作方法如下：
( 按“設定”按鈕，設置需要試驗的溫度和斜率，如果需要濕度，則相同操作。)
5.按運行按鈕
6.做完高溫試驗后，按下停止按鈕，則高低溫箱停止工作，待自然降溫0.5h～1h 后，取出樣件。
7.取出的樣件放置空氣中，自然冷卻1h～2h后，觀察樣件表面變化情況，并記錄在【高低溫試驗報告】中。
8.在試驗過程中，如需觀察樣件狀態時，打開試驗箱照明燈開關即可，但不能長時間按下
9.低溫試驗(做完高溫試驗后，必須自然降溫0.5h～1h 后，再做制冷試驗)。
10.打開總電源開關。
11.將樣件擺放在試驗箱內，產品相互之間不得接觸;關閉試驗箱門。
12.按溫度控制開關打開溫度控制儀，按上述操作溫度控制儀方法按規定的要求設定溫度。
13.按運行按鈕，低溫試驗開始。
14.完成低溫運行后，按停止按鈕，待自然降溫0.5h～1h 后，取出樣件。
15.把取出的樣件放置空氣中1h～2h后，觀察樣件表面的變化情況，根據試驗要求填寫【高低溫試驗報告】。
三、高低溫試驗箱注意事項
1.本設備僅適合高溫+150℃，低溫-40℃范圍內的產品試驗。
2.禁止易爆、易燃及高腐蝕物質的試驗。
3.本機工作于0℃以下時，應避免打開箱門，否則造成箱內蒸發器等部位產生結霜結冰，降低本機使用效率。
4.試驗中，除非絕對必要切勿打開箱蓋，否則可能會引起人身傷害、系統誤動作。
低溫啟動試驗
一、低溫啟動試驗
在低溫環境下，DC/DC模塊內晶體管放大倍數會隨溫度變化，溫度越低，晶體管的放大倍數越小。導致DC/DC模塊的輸出電壓降低。
在實際工作過程中，多數產品均存在著在低溫下出現電源無法啟動現象。因此我們需要實際測出低溫條件下，DC/DC電源模塊的低溫啟動時間，進而來判斷產品能否在低溫條件下穩定運行。
二、試驗步驟：
1 試驗前確保被測樣品功能完好。
2將樣件上的的DC/DC電源模塊引腳電壓點分別用導線引出。
3將樣件放置在試驗箱，連接好線束。各個產品之間不得接觸，待試驗箱溫度降至設定溫度-40℃后，在該條件下樣件放置2h。
4將被測樣品某一電壓點的引出線和示波器相連，示波器設置為上升沿觸發模式，采樣時間設置為us級。打開被測樣品電源，抓取該電壓點的啟動波形，并將該波形保存。
5波形抓取完成后，關閉被測樣品電源。靜置10min,重復步驟3。(做完一次波形抓取試驗，將被測樣品電源關閉時間為10min)
6 整個試驗完成后，按照高低溫試驗箱操作步驟關閉試驗箱電源。
B11系統電壓點測試表格
低溫運行試驗
一、低溫運行試驗
該實驗是為了模擬實際溫度較低時，產品會不會受到影響。從而影響正常數據的采集及控制。
二、試驗步驟
1 試驗前確保被測樣品功能完好。
2將樣件上的的DC/DC電源模塊引腳電壓點分別用導線引出。
3將樣件放置在試驗箱，連接好線束，各個產品之間不得接觸，接通電源，觀察上位機數據，一切正常后通過上位機軟件更改歷史數據保存時間，更改為每分鐘保存記錄一次。
4待試驗箱溫度降至設定溫度-40℃后，在該條件下樣件放置2h。
5將被測樣品某一電壓點的引出線和示波器相連，抓取該電壓點的啟動波形，并將該波形保存。
6波形抓取完成后，重復步驟5。
7 整個試驗完成后，按照高低溫試驗箱操作步驟關閉試驗箱電源。
高溫運行試驗
一、高溫運行試驗
該實驗是為了模擬實際溫度較高時，產品會不會受到影響。從而影響正常數據的采集及控制。
二、試驗步驟
1 試驗前確保被測樣品功能完好。
2將樣件上的的DC/DC電源模塊引腳電壓點分別用導線引出。
3將樣件放置在試驗箱，連接好線束，各個產品之間不得接觸，接通電源，觀察上位機數據，一切正常后通過上位機軟件更改歷史數據保存時間，更改為每分鐘保存記錄一次。
4待試驗箱溫度升至設定溫度80℃后，在該條件下樣件放置2h。
5將被測樣品某一電壓點的引出線和示波器相連，抓取該電壓點的啟動波形，并將該波形保存。
6波形抓取完成后，重復步驟5。
7 整個試驗完成后，按照高低溫試驗箱操作步驟關閉試驗箱電源。
